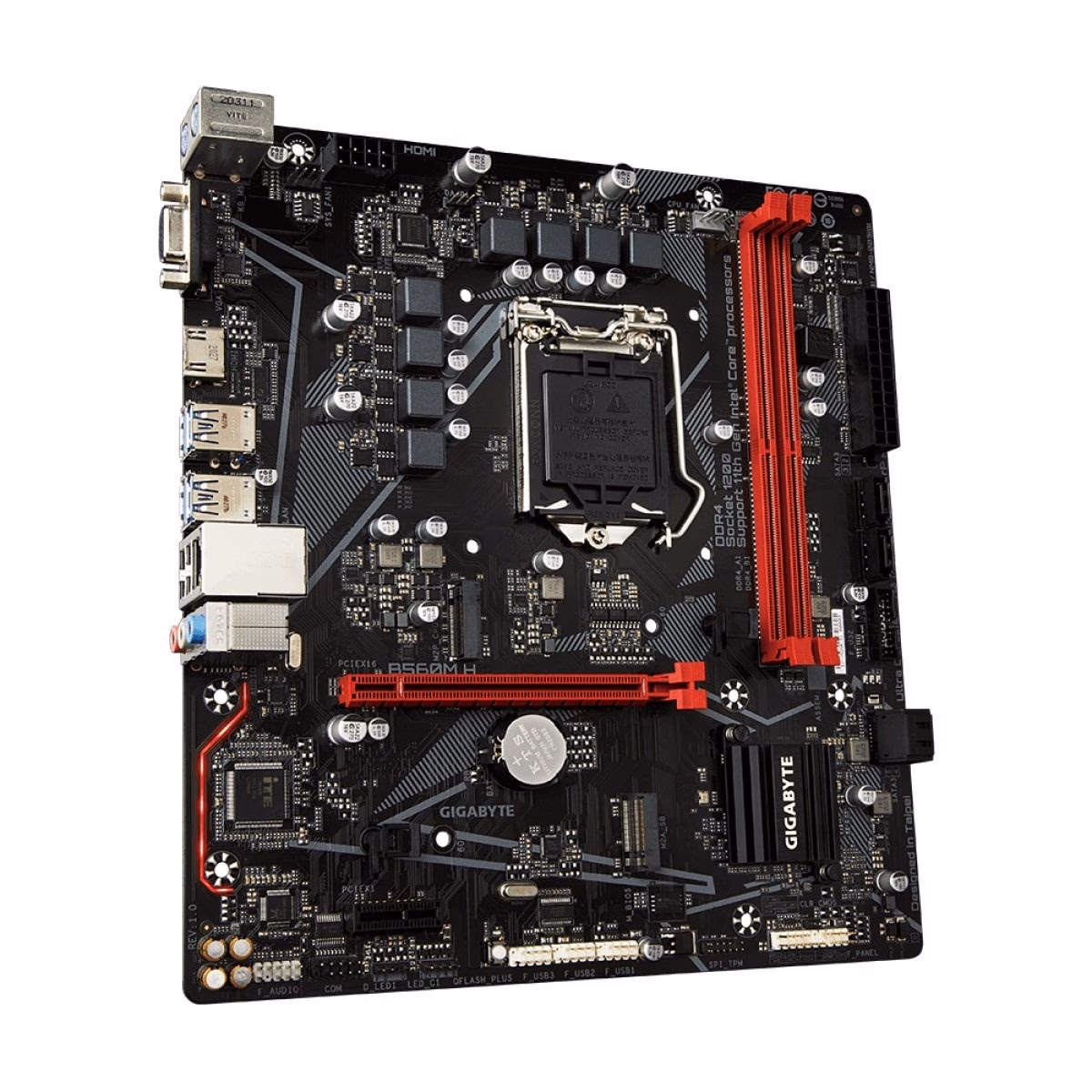

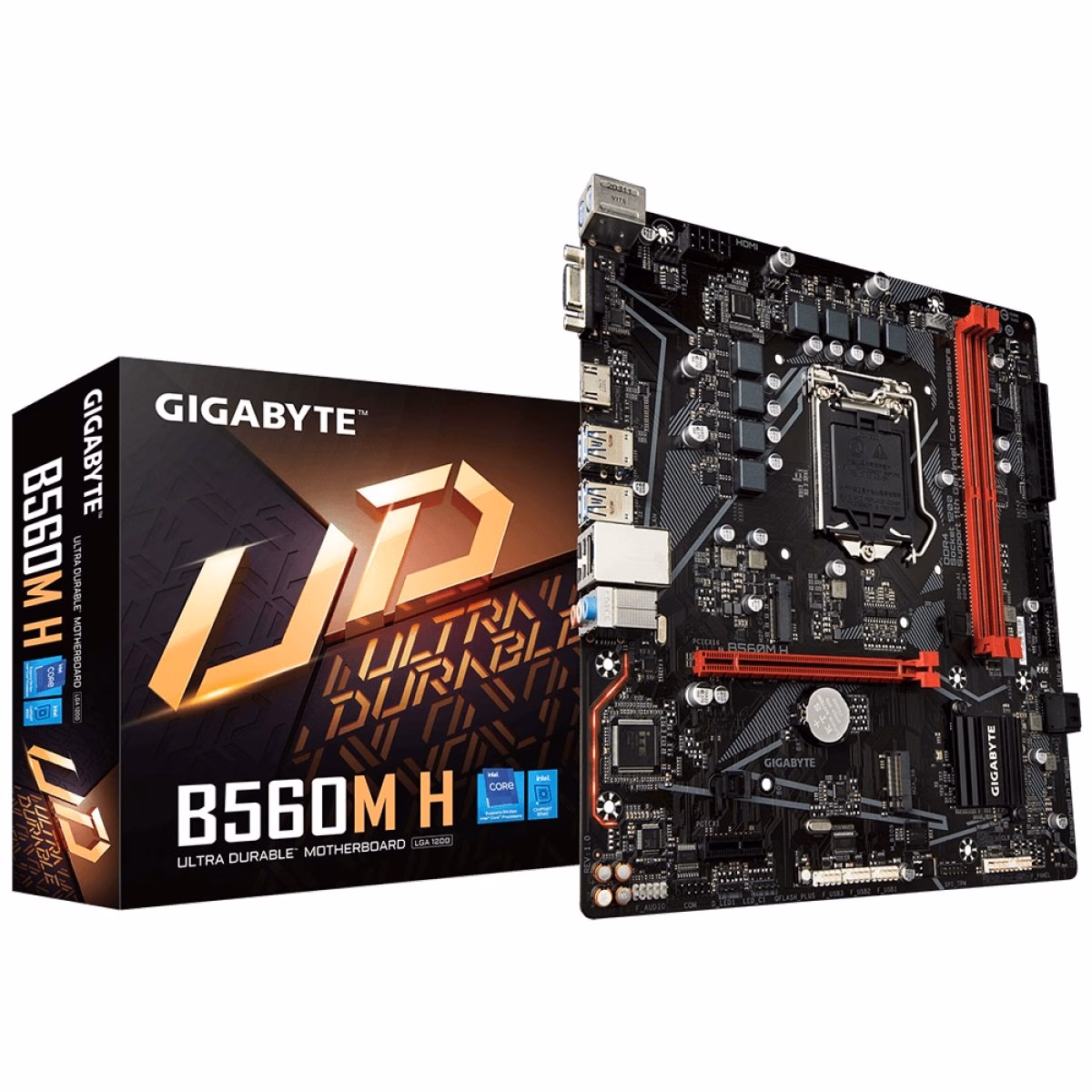

Placa Mãe Gigabyte B560M H, Chipset B560, Intel LGA 1200, mATX, DDR4

Marca: Gigabyte
Modelo: B560M H

Especificações:
CPU:
Pacote LGA1200:
Processadores Intel® da 11ª Geração Core™ i9 / Intel® Core™ i7 processadores / Intel® Core™ i5 processadores
Processadores Intel® de 10ª geração Core™ i9 / Processadores Intel® Core™ i7 / Processadores Intel® Core™ i5 / Processadores Intel® Core™ i3 / Processadores Intel® Pentium® / Processadores Intel® Celeron®*
* Limitado a processadores com 4 MB de Cache Inteligente Intel®, família Intel® Celeron® G5xx5.
O cache L3 varia de acordo com a CPU
(Consulte a “Lista de Suporte de CPU” para obter mais informações).

Chipset:
Chipset Intel ® B560 Express

Memória:
11ª Geração Intel® Core™ i9/i7/i5 processadores:
Suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz
10ª Geração Intel® Core™ i9/i7 processadores:
Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel® Core™ i5/i3/Pentium®/Celeron® processadores:
Suporte para módulos de memória DDR4 2666/2400/2133 MHz
2 x soquetes DDR4 DIMM suportando até 64 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operar em modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem memória tampão ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Visite o website da GIGABYTE para obter as últimas velocidades de memória suportadas e módulos de memória).

Gráficos a bordo:
Suporte integrado de gráficos Processador-Intel® HD Graphics:
1 x porta D-Sub, suportando uma resolução máxima de 1920×1200@60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096×2160@30 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU).

Áudio:
Realtek® Audio CODEC
Áudio de alta definição
2/4/5.1/7.1-channe
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Device advanced settings > Playback Device para alterar primeiro a configuração padrão. Por favor, visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Realtek® GbE LAN chip (1 Gbit/100 Mbit)

Slots de expansão:
1 x ranhura PCI Express x16, rodando em x16 (PCIEX16)
(O slot PCIEX16 está em conformidade com a norma PCI Express 4.0.)(Nota)
1 x ranhura PCI Express x1 (PCIEX1)
(O slot PCIEX1 está em conformidade com a norma PCI Express 3.0).

Interface de armazenamento:
CPU:
1 x conector M.2 (Soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 suporte SSD) (M2P_CPU)(Nota)
Chipset:
1 x conector M.2 (Soquete 3, chave M, tipo 2260/2280 SATA e PCIe 3.0 x4/x2 suporte SSD) (M2A_SB)
4 x conectores SATA 6Gb/s
Intel® Optane™ Memory Ready
* Aceleração do sistema com Intel® Optane™ A memória só pode ser ativada no conector M2P_CPU e com um processador Intel® de 11ª Geração instalado.

USB:
Chipset:
6 x portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+USB 2.0 Hub:
8 x portas USB 2.0/1.1 (2 portas no painel traseiro, 6 portas disponíveis através dos cabeçalhos USB internos)

Conectores de I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeça do ventilador da CPU
1 x cabeça do ventilador do sistema
1 x cabeçalho de fita LED endereçável
1 x RGB cabeçalho de faixa LED
2 x conectores M.2 Tomada 3
4 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB 3.2 Gen 1
3 x cabeçalhos USB 2.0/1.1
1 x cabeçalho do módulo de plataforma confiável (Somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x conector de porta serial
1 x Camisola transparente CMOS
1 x botão Q-Flash Plus

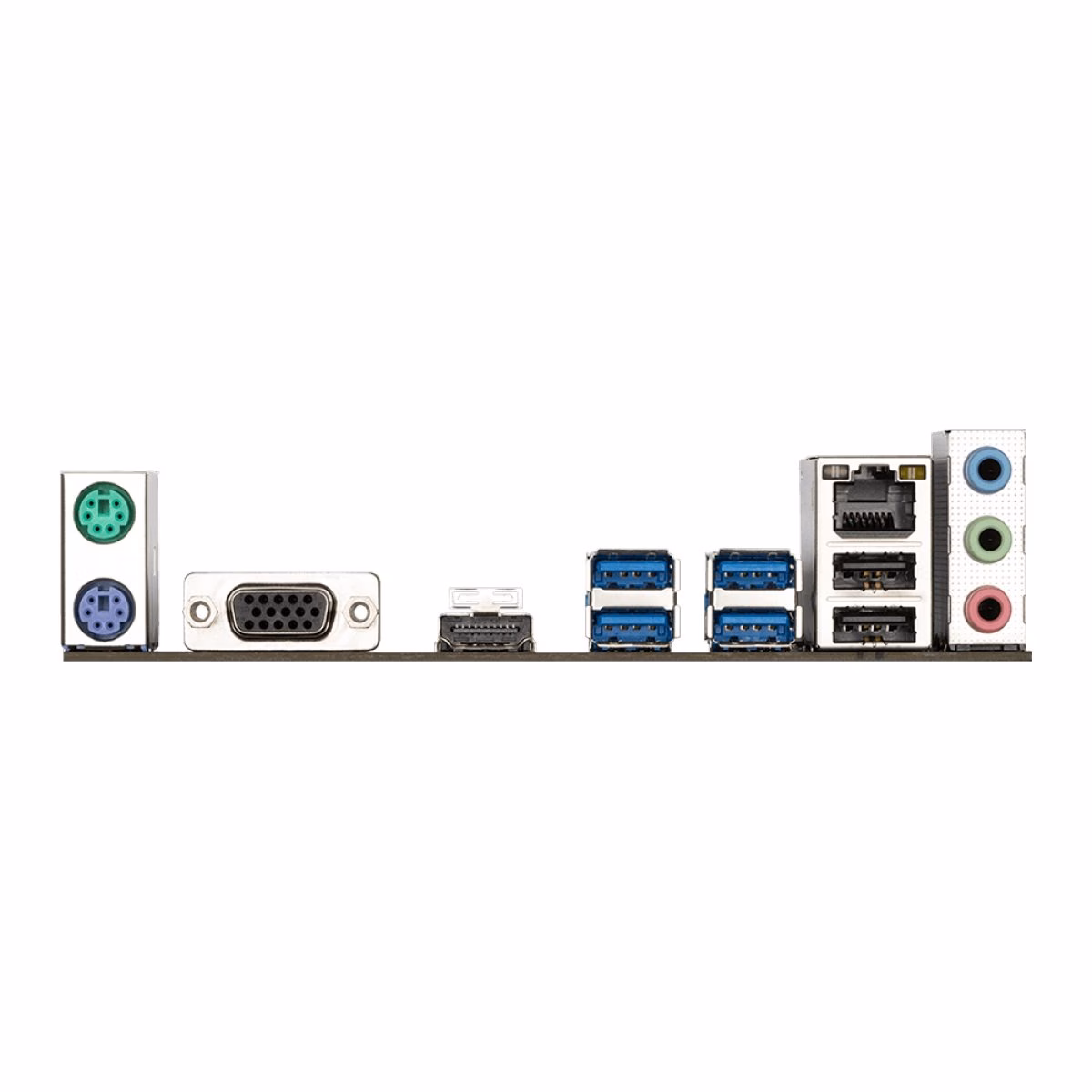

Conectores do painel traseiro:
1 x porta para mouse PS/2
1 x porta do teclado PS/2
1 x porto D-Sub
1 x porta HDMI
4 x portas USB 3.2 Gen 1
2 x portas USB 2.0/1.1
1 x porto RJ-45
3 x tomadas de áudio

Controlador I / O:
Chip controlador de I / O iTE ®

Monitoramento H / W:
Detecção de voltagem
Detecção de temperatura
Detecção da velocidade do ventilador
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.

BIOS:
1 x 256 Mbit flash
Uso da licença AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Apoio ao Centro APP
*As aplicações disponíveis no APP Center podem variar de acordo com o modelo da placa mãe. As funções suportadas de cada aplicação também podem variar de acordo com as especificações da placa-mãe.
@BIOS
EasyTune
Bota rápida
Impulso do jogo
Carga ON/OFF
Fusão RGB
Backup inteligente
Visualizador de informações do sistema
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para a instalação do Xpress

Software empacotado:
Norton® Internet Security (versão OEM)
Realtek® 8118 Utilitário de Controle de Largura de Banda LAN para Jogos

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Micro ATX Form Factor; 24,4cm x 22,5cm

Observação:
Suportado apenas por processadores de 11ª geração.

Garantia:
1 ano de garantia
