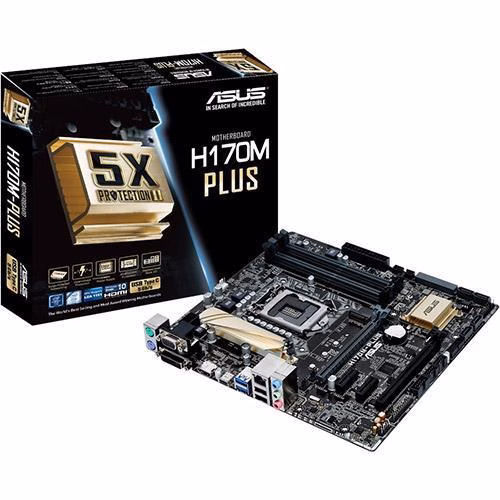

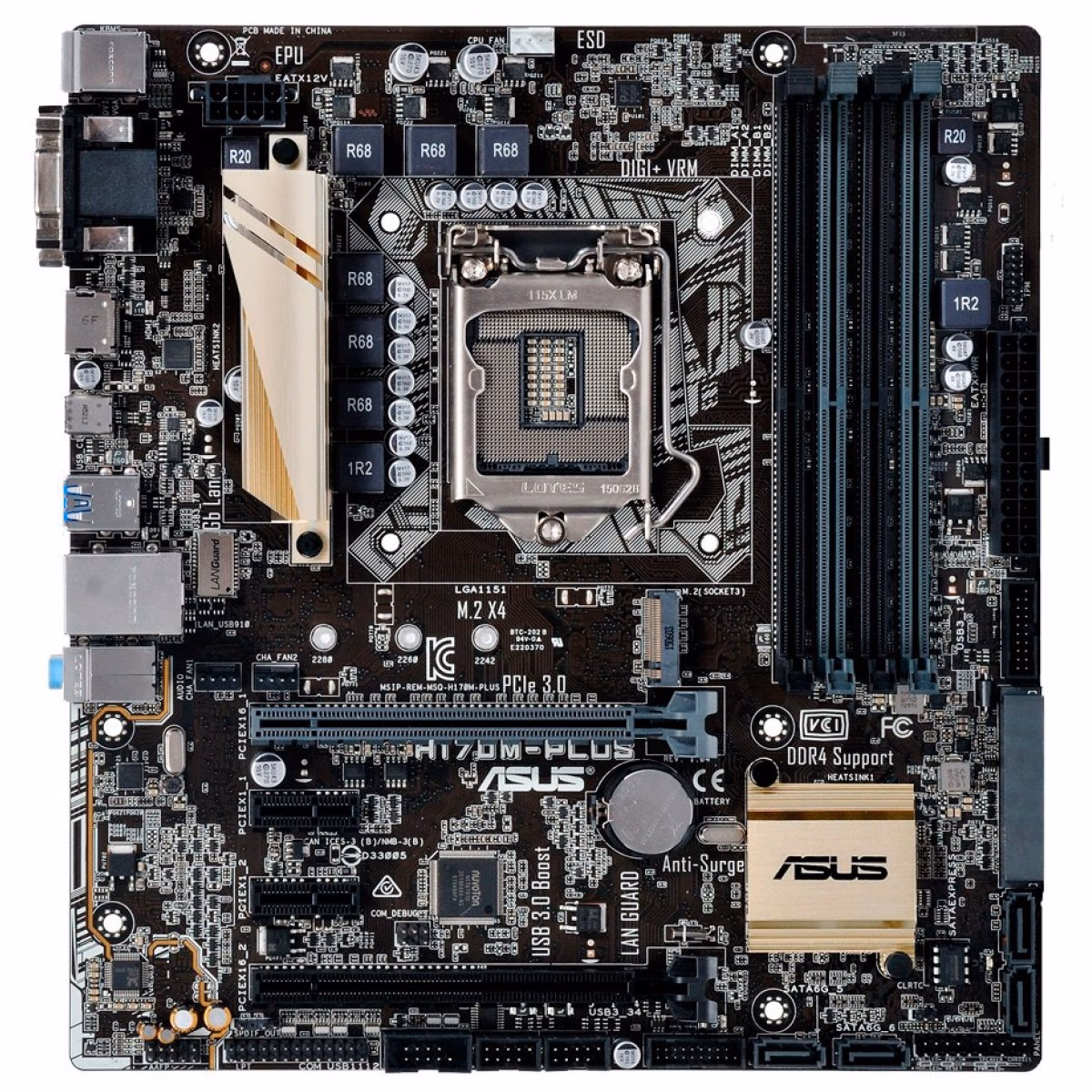

PLACA-MÃE ASUS INTEL H170M-PLUS 1151 64GB VGA PCIE 3.0 DDR4 BOX

MOTHER BOARD ASUS 1151/64GB/VGA/PCIE/3.0/DDR4 H170M-PLUS BOX

Soquete Intel® Socket 1151 para for 6th Generation processadores Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®
Suporta processadores Intel® de 14 nm
Suporta a tecnologia Intel® Turbo Boost 2.0
* Suporta a tecnologia Intel® Turbo Boost 2.0 dependendo do tipo do processador.

Chipset
Soquete Intel® H170
Memória
Memória 4 x DIMM, máximo de 64GB, DDR4 2133 MHz Non-ECC, Un-buffered
Arquitetura de memória: Dois canais
Suporta Intel® Extreme Memory Profile (XMP)
* Suporte Hyper DIMM depende das características físicas de cada CPU.
* The maximum memory frequency supported varies by processor.
* Due to Intel® chipset limitation, DDR4 2133 MHz and higher memory modules on XMP mode will run at the maximum transfer rate of DDR4 2133 Mhz.

Gráfico
Processador Gráfico Integrado – Suporte Intel® HD Graphics
Saída Multi-VGA: portas HDMI/DVI/DVI-D/RGB –
– Suporta RGB com resolução máxima de 1920 por 1200 / 60 Hz
– Suporta HDMI com resolução máxima de 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
– Suporta DVI-D com resolução máxima de 1920 x 1200 @ 60 Hz
Máximo de memória compartilhada 1024 MB
Suporta Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Suporta até 3 displays simultaneamente
Suporte Multi-GPU
Suporta tecnologia AMD Quad-GPU CrossFireX™
Slots de expansão
1 x PCIe 3.0/2.0 x16 (x16 mode, cinza(s))
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
2 x PCIe 3.0/2.0 x1

Armazenamento
Intel® H170 chipset :
1 x M.2 Socket 3, , with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)
1 x SATA Express port, cinza(s), Compatible with 2 x SATA 6.0 Gb/s ports
6 x Porta(s) SATA 6Gb/s, cinza(s)
Suporta Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology*1

LAN
Intel® I219V, 1 x Gigabit LAN
LAN Intel® Dual interconectado entre o controle LAN integrado e camada física (PHY)
Áudio
Realtek® ALC887 com 8 canais – CODEC de alta definição *2
Suporta: Detecção de conexão, Painel frontal com possiblidade de redefinir a conexão
Recursos de áudio:
– Proteção de Áudio: Garante precisão na separação analógica/digital e reduz a maioria das interferências multi-laterais.
– Camadas de áudio PCB dedicadas: Camadas separadas para o canal direito e esquerdo para proteger a qualidade dos sinais sensíveis de áudio.
– Capacitores de áudio japoneses de alta qualidade: Proporciona um som vívido, natural e imersivo com excepcional clareza e fidelidade

Portas USB
Intel® H170 chipset:
6 porta(s) USB 2.0/1.1 (2 no painel traseiro, preta(s), conectores internos para mais 4 porta(s), Type-A)
Intel® H170 chipset:
6 porta(s) USB 3.0/2.0 (2 no painel traseiro, azul, conectores internos para mais 4 porta(s), Type-A)
Intel® H170 chipset:
1 porta(s) USB 5Gb/s port(s) (1 no painel traseiro, preta(s), Type-C, Reversible, Support 3A power output)
Recursos especiais
ASUS 5X Protection II :
– ASUS LANGuard – 2.5X higher surge tolerance
– ASUS Overvoltage Protection – World-class circuit-protecting power design
– ASUS DIGI+ VRM – 7 Phase digital power design
– ASUS DRAM Overcurrent Protection – Prevents damage from short circuits
– ASUS Stainless-Steel Back I/O – 3X corrosion-resistance for greater durability
ASUS EPU :
– EPU

Recursos exclusivos ASUS:
– GPU Boost *3
– Anti-Surge (contra picos de energia)
– AI Suite 3
– Ai Charger
– M.2 & SATA Express
– ESD Guards
– USB 3.0 Boost
– Disk Unlocker
– Mobo Connect
– PC Cleaner
Solução térmica silenciosa ASUS:
– Solução de resfriamento com design e sem ventoinha e resfriamento MOS
– ASUS Fan Xpert 2+
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
– Push Notice
ASUS Q-Design :
– ASUS Q-Slot
– ASUS Q-DIMM
Media Streamer

Sistema operacional suportado
Windows 7 32bit/64bit
Windows® 10 64bit
Windows® 8.1 64bit

Portas no painel Traseiro
1 x PS/2 teclado (roxo)
1 x PS/2 mouse (verde)
1 saída(s) DVI-D
1 saída(s) D-Sub
1 x HDMI
1 porta(s) LAN (RJ45)
2 porta(s) USB 2.0
1 x USB 5Gb/s port(s) Type-C ( support 3A power output )
3 entrada(s) de áudio
2 x USB 3.0 (azul) Type-A

Painel Interno
2 x entrada USB 3.0, com suporte a 4 portas USB 3.0 adicionais(19-pin)
2 entrada(s) USB 2.0, com suporte a 4 portas USB 2.0 adicional(s)
1 porta(s) para conector COM
1 x SATA Express connector: cinza(s), Compatible with 2 x SATA 6.0 Gb/s ports
1 x Conector(es) para porta TPM
1 x M.2 Socket 3
1 conector(es) de ventoinha do processador (1 x 4 -pin)
6 x conectores SATA 6Gb/s
2 conector(es) de ventoinha do chassi (2 x 4 -pin)
1 x LPT header
1 leitor(es) externo(s) S/PDIF
1 conector(es) de força EATX de 24 pinos
1 conector(es) de áudio para o painel frontal (AAFP)
1 painel(s) do sistema
1 x Conector de energia de 8-pin ATX 12V
1 x jumper Clear CMOS

Acessórios
Manual do usuário
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD

BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information

Gerenciamento
WfM 2.0, DMI 3.0, WOL by PME, PXE

Suporte de Disco
Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)

Formato
Modelo mATX
24.4 cm por 22.7 cm (9.6 polegadas por 8.95 polegadas)

Notas
*1: These functions will work depending on the CPU installed.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
*3: The function supported varies by processor
*4: Please refer to ASUS website and download “Windows® 7 installation guide” and “ASUS EZ installer” to install Windows® 7.
